Description
Modulo di installazione per montaggio a secco, in particolare nella ristrutturazione di nuclei residenziali
- Piedini di ancoraggio regolabili con freno nell’intervallo 0-200 mm
- marcatura visibile delle linee di livellamento e centrali
- meccanismo di scorrimento del portarifiuti in otto posizioni ad una distanza di 0-93 mm
- Valvola d’angolo con opzione di collegamento al sistema di tubature Mepla
- il carico è trasferito alle pareti laterali da una trave distanziatrice regolabile da 830 a 1200 mm
- il sistema installato è tamponato con cartongesso e non sono necessari ulteriori elementi di rinforzo o ancoraggio
- La struttura dell’isolamento in polistirolo impedisce la formazione di condensa sulla superficie della cisterna e attutisce la trasmissione di vibrazioni da questa alla struttura dell’edificio
- predisposizione per collegamento supporto con passaggio DG1/2″ per sedili bidet e docce
- risciacquo a 2 volumi regolabili individualmente, con riserva igienica
- Opzione di integrazione del risciacquo a distanza o a sensore
- compatibile con tutti i pulsanti di controllo Alcadrain
- La cisterna è realizzata in un unico pezzo, garantendo così una tenuta al 100%
- ingresso acqua centrale posteriore/superiore
- lavori di manutenzione senza l’uso di attrezzi
- la copertura del foro di servizio semplifica l’installazione e impedisce la penetrazione di umidità e sporco
- profondità di montaggio regolabile nell’intervallo 20-95 mm
- Profondità di montaggio 125 mm
- materiale della struttura portante: metallo verniciato a polvere
Utilizzo
- Per WC sospesi
- Per la ristrutturazione di nuclei residenziali
- Per l’installazione tra due pareti
- Per l’installazione in edifici in legno
- Per spessori del pavimento di0-200 mm
- Per il montaggio di WC sospesi con interasse di fissaggio 180 mm o 230 mm
Parametri tecnici
- Allacciamento idrico posteriore o superiore tramite fori di montaggio G1/2″
- Intervallo funzionale della pressione dell’acqua 0,05-0,8 MPa.
- Intervallo consigliato di pressione dell’acqua 0,3-0,5 MPa.
- Risciacquo maggiore 6-9 – 9 l
- Risciacquo minore 2,5-3,5 – 3,5 l
- Impostazione standard del risciacquo maggiore 6 l
- Impostazione standard del risciacquo minore 3 l
- Riserva igienica 3 l
- Capacità della cisterna 9 l
- Test di carico 400 kg
La confezione include: cassetta con raccordi di riempimento e scarico, telaio autoportante con barra distanziatrice per l’ancoraggio tra le pareti 830-1200 mm, raccordo da 1/2″ per l’allacciamento dell’acqua con valvola angolare Schell 1/2″ – 3/8″ integrata, set di fissaggio (vite Ø8×60 – 4 pz., tassello Ø12 – 4 pz., vite per meccanismo 2 pz.), materiale di fissaggio per il vaso (asta filettata M12 – 2 pz., rondelle – 4 pz, tappo – 2 pz, dado – 2 pz, proteggi filetto – 2 pz), gomito di scarico HT90/110 in polietilene (PE-HD), guarnizione di ingresso, uscita in polipropilene, inserto di avvolgimento, guarnizione di scarico, ponticello in polipropilene, guarnizione di ponticello, set di tappi di installazione per proteggere i fori di collegamento durante l’installazione del sistema, copertura del foro di servizio in due pezzi, facilmente rifilabile.

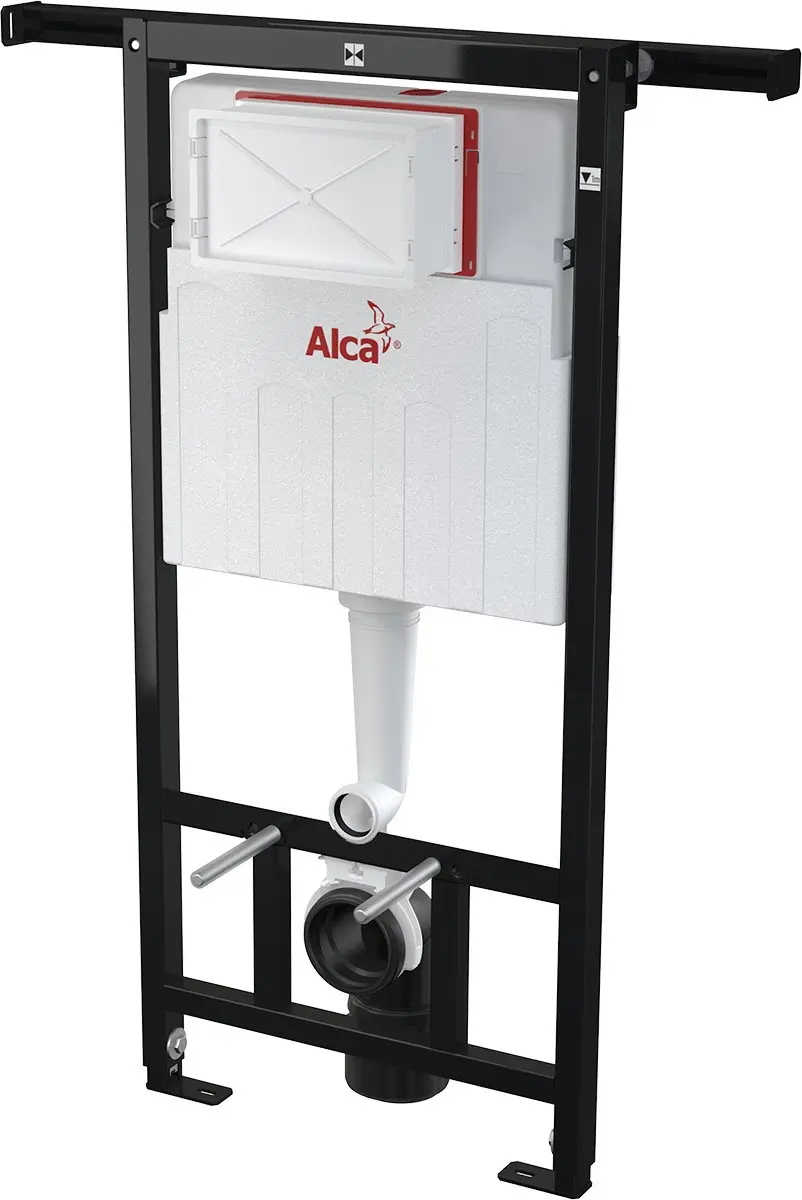

Foto illustrativa
