Description

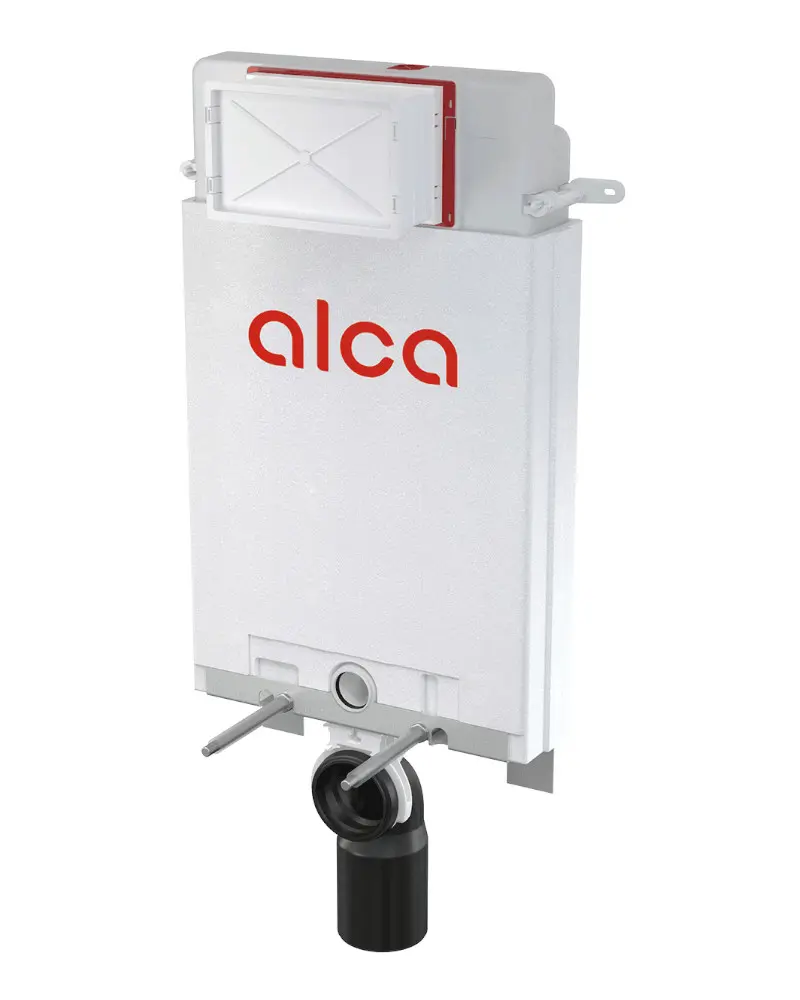

Sistema di installazione delle partizioni Alcamodul
- per appendere la toilette
- per muratura e muratura fino al muro portante – processo a umido
- Per il montaggio di un WC sospeso con distanza di collegamento di 180 mm o 230 mm.
- È necessario sostenere o utilizzare le gambe M90
Caratteristiche
- Include un dispenser di tavolette igieniche
- meccanismo di scorrimento del portarifiuti in otto posizioni ad una distanza di 0-93 mm
- Valvola d’angolo con opzione di collegamento al sistema di tubature Mepla
- la staffa di sostegno garantisce un’elevata rigidità del collegamento del WC alla parete
- le dimensioni e la costruzione della console semplificano l’installazione del sistema
- la costruzione dell’isolamento in polistirolo del serbatoio semplifica la muratura, impedisce la formazione di rugiada sulla superficie del serbatoio e smorza la trasmissione delle vibrazioni dal serbatoio alla struttura dell’edificio
- risciacquo a 2 volumi regolabili individualmente, con riserva igienica
- Sciacquone grande 6-9 l, sciacquone piccolo 2,5 – 3,5 l
- Opzione di integrazione del risciacquo a distanza o a sensore
- compatibile con tutti i pulsanti di comando Alca
- La cisterna è realizzata in un unico pezzo, garantendo così una tenuta al 100%
- ingresso acqua centrale posteriore/superiore
- connessione G1/2
- lavori di manutenzione senza l’uso di attrezzi
- la copertura del foro di servizio semplifica l’installazione e impedisce la penetrazione di umidità e sporco
- Altezza di installazione 1062 mm
- profondità di installazione regolabile nell’intervallo 20-95 mm
- Profondità di montaggio 125 mm
- Materiale della staffa di supporto: metallo zincato
- impostazione di risciacquo standard piccola/grande 3/6 l
- Riserva igienica 3 l
- volume d’acqua nel serbatoio 9 l
- test di carico 400 kg
La fornitura include:
- Cisterna con valvole di carico e scarico
- staffa di supporto
- Raccordo da 1/2″ per collegamento idrico con valvola angolare Schell integrata 1/2″–3/8″
- set di fissaggio: vite Ø8×60 – 2 pz, vite Ø4,8×38 – 2 pz, tassello Ø12 – 2 pz, tassello Ø8 – 2 pz
- set di fissaggio per fissare la tazza del WC: asta filettata M12 – 2 pezzi, rondelle – 4 pezzi, coperchio – 2 pezzi, dadi – 2 pezzi, protezione filettata – 2 pezzi.
- Gomito di scarico HT 90/110 in polietilene, PE-HD
- Guarnizione di ingresso, premistoppa in polipropilene, guaina di rivestimento
- Guarnizione di scarico e raccordo in polipropilene, con guarnizione del raccordo
Una serie di coperture di installazione per proteggere i fori di collegamento durante l’installazione del sistema - Copertura del foro di servizio in due pezzi, facilmente accorciabile
- staffe di fissaggio telescopiche 2 pz
- Kit di inserimento compresse per WC
