Description

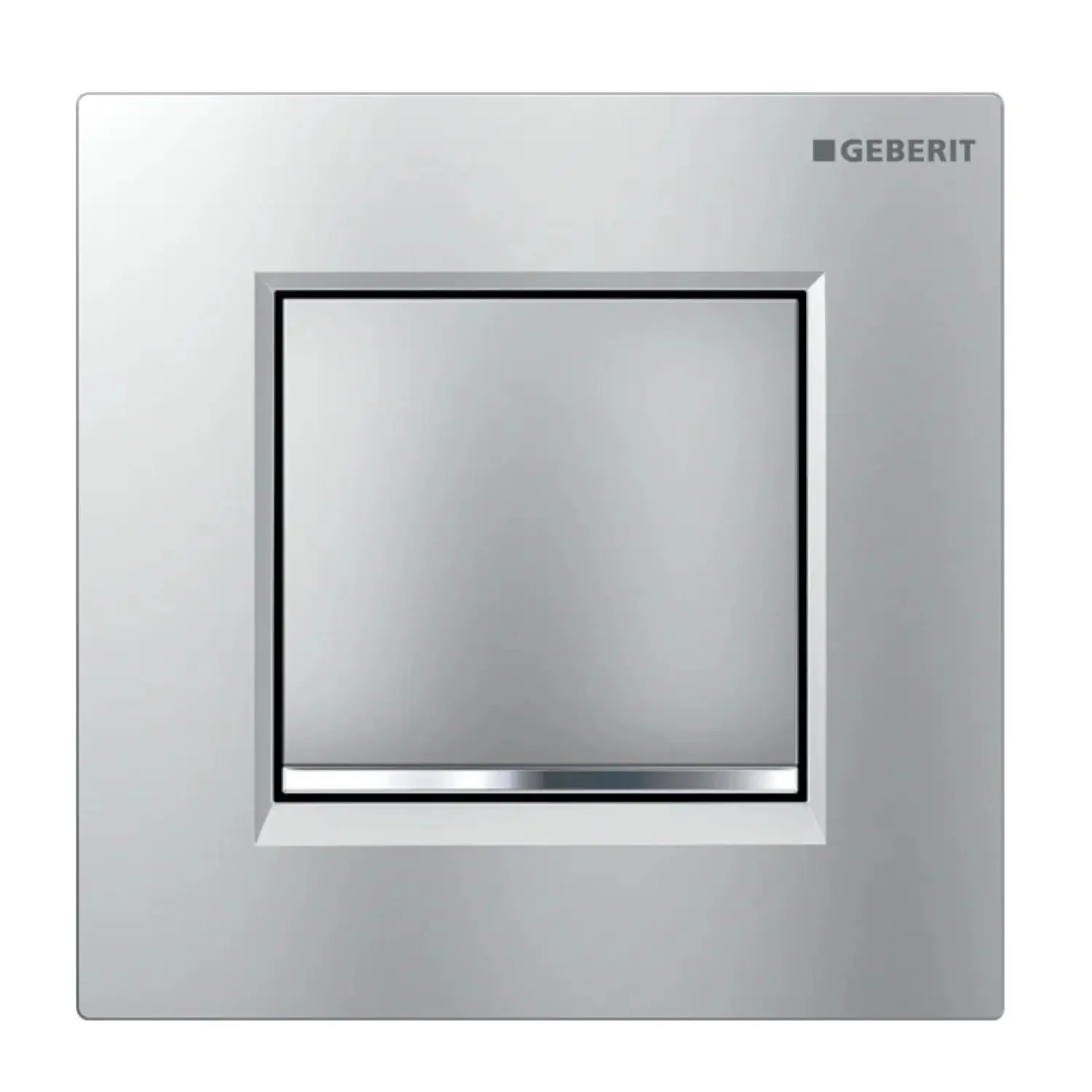

Comando di risciacquo pneumatico per urinali, tipo 30
- pulsante di azionamento con staffa di bloccaggio
- dimensioni del pulsante: 130 x 130 x 9 mm
- impostazione della durata di risciacquo con ugelli d’aria (pneumatici)
- bassa forza di azionamento
- basso movimento di sollevamento
- attivazione del risciacquo rilasciando il pulsante di azionamento
- il volume di risciacquo può essere ridotto tramite la vite di regolazione del set per il montaggio grezzo fino a 0,5 l per risciacquo
- gruppo di raccordi II secondo la norma DIN 4109
Scopo di utilizzo
- per l’azionamento manuale del risciacquo in urinali
- per elementi di montaggio Geberit per urinale con comando frontale
- per elementi di montaggio Geberit per urinale con azionamento dall’alto
- per il montaggio in kit per il montaggio grezzo dell’azionamento del risciacquo in urinali Geberit (dall’anno di produzione 2009)
Specifiche tecniche
- materiale: plastica
- piastra e pulsante di comando – cromo opaco
- con trattamento di superficie easy-to-clean per una facile pulizia
- striscia di design: cromo lucido
- pressione ad una portata di: 100-800 kPa
- pressione di prova massima dell’acqua: 1600 kPa
- pressione di prova massima dell’aria / del gas inerte: 300 kPa
- umidità relativa dell’aria: < 100%
- temperatura massima dell’acqua: 30°C
- forza di azionamento: < 12 N
- portata ad una pressione di 1 bar senza limitatore di portata: 0,3 l/s
- portata ad una pressione di 1 bar con limitatore di portata: 0.18 l/s
- portata calcolata: 0,22 l/s
- sovrappressione minima per portata calcolata: 100 kPa
- durata di risciacquo, raggio di impostazione: 4/8/12 s
La fornitura include:
- placca di comando tipo 30
- azionamento pneumatico del risciacquo, premontato sul telaio di fissaggio
- valvola pneumatica
- materiale di fissaggio
